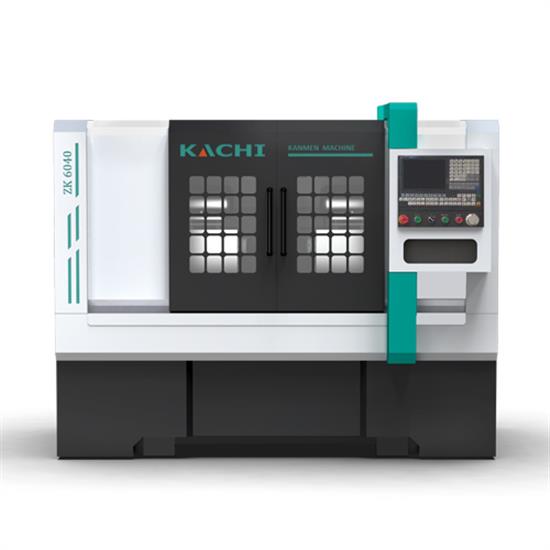

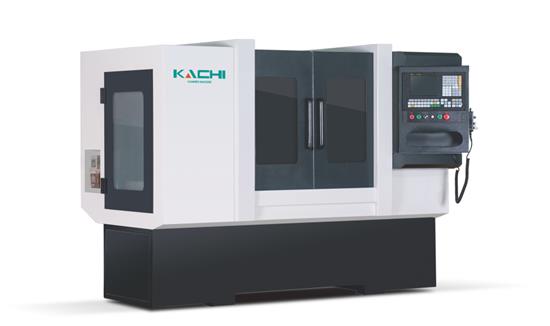

ZK6040数控镗铣床
产品型号 :
ZK6040数控镗铣床
产品产地 :
玉环
简介 :
铣端面,打中心孔,数控镗铣床
相关产品


详细介绍

ZK6040数控镗铣床是根据用户需要开发的一种新产品,它采用机电一体化设计,双面主轴箱结构,整体结构合理,用途广泛,操作方便。该机床可实现自动控制,完成各种特型零件铰、铣、钻等切削加工,更能显示出它的高效率及质量稳定可靠的优越性。该机床床身导轨采用火焰淬火或超音频淬火工艺,耐磨性强,精度保持性好;具有较高的切削性能,2个主轴箱及工作台移动采用滚动丝杆传动,动态响应优良,整机噪音低。



ZK6040数控镗铣床的传动系统(图1):

1、主传动系统

主轴的旋转运动,是由主电机经皮带轮(1)、(6)带动主轴皮带轮(2)、(7)旋转运动。主轴的正反转由电气控制主轴电机正反转来实现,其转速通过电气实现无级变速。

2、进给系统

主轴进给系统是通过步进电机(或伺服电机)(3)、(8)驱动丝杆(5)、(10)转动,经螺母(4)、(9)带动拖板移动,实现主轴进给。工作台进给系统是通过步进电机(11)(或伺服电机)驱动滚珠丝杆(12)转动,经螺母(13)带动工作台(14)实现进给。


图1 机床的传动系统图


ZK6040数控镗铣床的结构及调整:

主轴轴承的调整:

主轴的结构见(图2)。机床使用日久,轴承间隙过大,主轴精度不能满足,则需分别对前后轴承进行适当调整,以消除其过大的间隙。但要注意轴承间隙调整过小,会使主轴运转温升过高等不正常现象发生。因此,调整后应进行主轴高速空运转试验,1时后测定轴承温度不得超过70℃,温升不得超过40℃,否则重新调整,其调整,方法如下:

参见主轴结构 (图2),调整主轴轴承时,先将锁紧螺钉1松开,然后再松开螺母2,依主轴正反方向转动螺母2,迫使轴承预紧。然后手转动主轴头部,检验是否调整稍紧仍转动灵活。若调整过紧,将螺母2相反方向稍微转动,调整适当后,拧紧螺钉1即可。


图2 主轴结构图


ZK6040数控镗铣床的滚动轴承布置及明细表:


滚动轴承布置

轴承明细表



型 号

规  格

名  称

安装位置

数量

精度等 级

32214

65X120X32.75

圆锥滚子轴承

床头前端

4

P5

32213

70X125X33.25

圆锥滚子轴承

床头后端

4

P5

7003

17X35X10

角接触球轴承

拖板

2

P5

6203

17X40X12

深沟球轴承

拖板

1

P5

6204

20X47X14

深沟球轴承

床身

2

P5

7006

30X55X13

角接触球轴承

床身

4

P5










规格参数

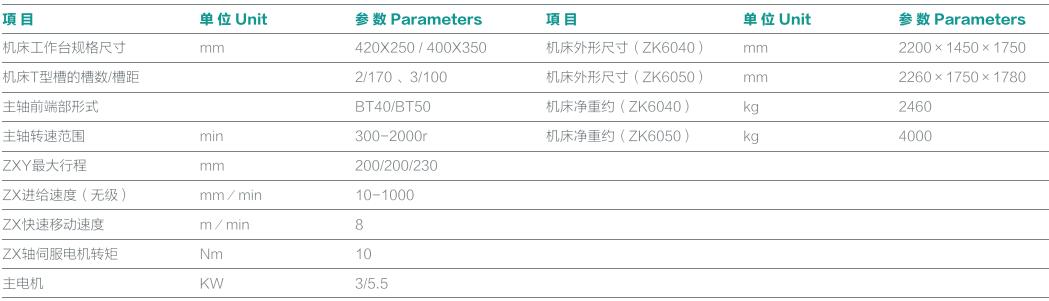

ZK6040数控镗铣床的主要规格与参数:
