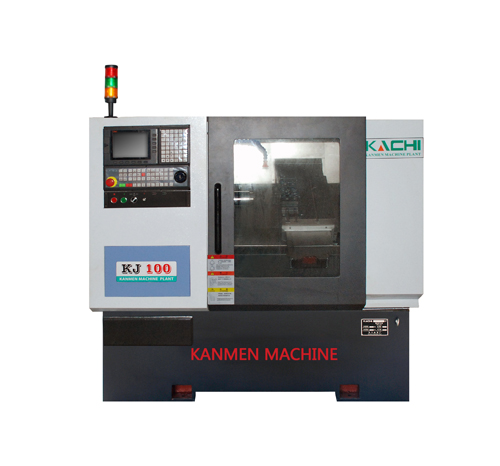

KJ100数控车床
产品型号 :
KJ100数控车床
产品产地 :
玉环
简介 :
30°斜床身
相关产品


详细介绍

KJ100数控车床的用途和适用范围:



坎门机床KJ100数控车床采用机、电、液一体化设计,结构合理,造型美观,操作方便。机床主传动由伺服主轴电机驱动,可满足不同加工转速要求。机床主要运动部件采用直线导轨,滚珠丝杆螺母副,伺服电机驱动,横导轨与水平面成对30°倾斜。刚性好,受力大,精度高,运转平稳。该机床实现自动控制,能自动完成车削内外园、端面、切槽、锥面、球面及螺纹加工。机床适用于大、中、小批量多种零件的加工,加工效率高、质量稳定可靠。

KJ100数控车床的床身部件:



该部件由床身、Z向滚动导轨副等组成,采用整体斜床身结构,刚性好、变形小、外观简洁流畅。床身由高质量特殊灰铸铁制成,具有良好的工艺性,优良的动态和静态精度。床身内侧安装Z向直线导轨副,耐磨性好、精度保持性和稳定性高、动态响应快,可保证机床长时间连续工作的高精度;冷却泵设于床身左侧,液压站设于床身右侧,床身后部结构紧凑。床身一侧设有排屑口和落屑孔,排屑方便。部件周围的支架分别用于安装电气柜、防护罩等,使整机形成一个一体化单元,以利于吊运和安装。


图3床身组件图


KJ100数控车床的主传动及主轴部件:

主传动由交流异步电机,通过一组高精度、具有减震性能和高的传动效率的窄V型动力传动带平稳地驱动,通过变频器使主轴实现200-2000r/min无级调速,保证机床具有良好的启动呼应。电机经托板连接置于底座左侧的箱框内,调整两个螺栓的上下位置来调整传动带的松紧,主传动和机床组成一体。

主轴部件图见图4。


图 4主轴部件图

主轴箱由机械主轴部件,回转油缸、接盘、拉杆、夹头组件(或液压卡盘)等零件组成,采用了精密的机械主轴功能部件,使装配更简洁,从而使主轴组件具有高的动态刚度和回转精度。



规格参数

KJ100数控车床的主要技术参数:
