XHK715五轴联动加工中心
产品型号 :
XHK715
产品产地 :
简介 :
五轴联动加工中心
相关产品


详细介绍

XHK715五轴联动加工中心主要用途和使用范围:

可配备各种数控系统,具有多种加工功能。随机还配有刀库用于刀具自动交换,工作台上配置旋转工作台,可实现五轴联动的零件加工。所以使用本机床可实现零件一次装夹后进行多种工序的加工,如铣削、钻孔、镗孔、铰孔及攻螺纹等。本机床的主轴与工作台面呈垂直方向,特别适合于加工各种盘类、壳类等螺旋线的零件。适合与中、小批量,多品种的零件加工,可广泛用于机械、电子行业的机械制造、修配类的中小企业及大中专院校的教学实践。机床外形图如图1所示。

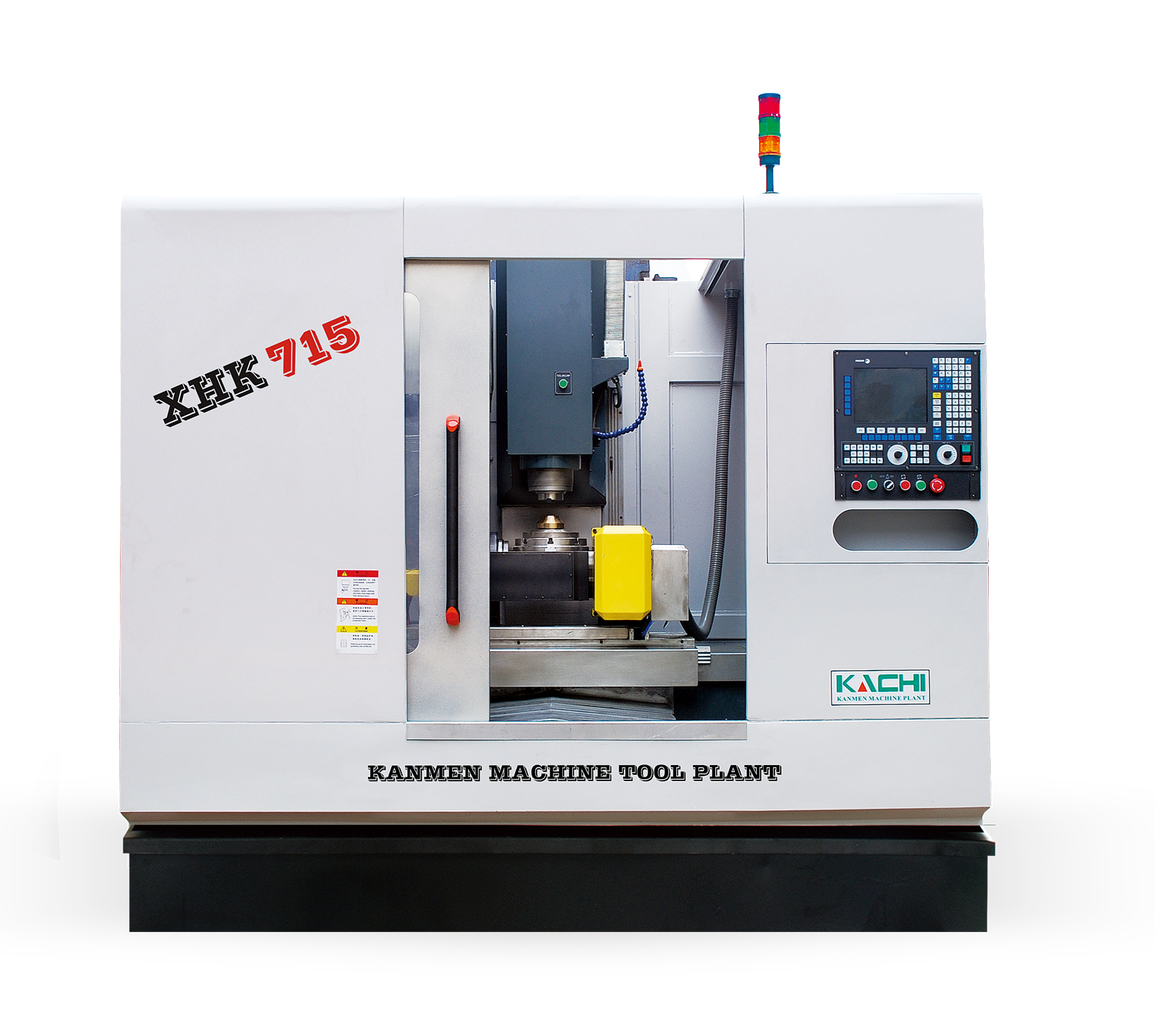

图1 机床外形图





XHK715五轴联动加工中心主要由图示各部件组成。


图2机床布局图


XHK715五轴联动加工中心的传动系统介绍:

1、机床主传动系统

机床主传动由主轴电机通过同步带轮同步带与主轴同步带轮直接相连来实现。主轴电机采用交流主轴电机。机床主传动系统结构图如图3所示。

图3 主传动结构图

2、进给传动系统

X、Y、Z三个坐标的进给运动由伺服电机驱动,通过弹性联轴器直接将运动传递到丝杠,再由滚珠丝杠副将旋转运动转化为直线运动。各轴进给传动结构图及轴承分节如图4所示。


图4X、Y轴轴承分布结构图


图5 Z轴轴承分布结构图

规格参数

XHK715五轴联动加工中心主要技术参数如下(表一)

表1:机床技术参数





序号

项 目

单 位

备注

1

工作台面面积(长×宽)

mm×mm

900×500

2

T型槽×槽数×间距

mm

18×5×106

3

工作台最大承载

kg

350

4

坐标行程(X×Y×Z)

mm

450×320×780







450×320×480

5

主轴端面至工作台面距离

mm

190~760

6

主轴中心至立柱前面距离

mm

550

7

主轴锥孔

No.

BT40

8

主轴转速

r/min

30~9000

9

主电动机功率

kW

5.5

10

进给电机扭距:X、Y、Z向

Nm

12

11

快速移动速度:X向Y向

m/min

0~12



快速移动速度:Z向

m/min

0~10

12

进给速度

mm/min

0~5

13

定位精度

0.016

14

重复定位精度

0.01

15

刀库容量

24

16

选刀方式



任选

17

最大刀具尺寸(直径×长)

mm

Φ60×300

18

最大刀具重量

kg

3

19

机床净重

kg

5000

20

机床外形尺寸(长×宽×高)

mm

≈2740×2310×2700

21

回转工作台型号



URH-250-TNRP

22

回转工作台功率

Nm

旋转轴   400





Nm

倾斜轴   500

23

回转工作台传动比



旋转轴   1:120







倾斜轴   1:90

24

回转工作台直径

mm

Φ250

25

回转工作台倾斜度

-20+110

26

数控系统



发格8055M
