TC600数控钻攻加工中心
产品型号 :
产品产地 :
简介 :
浙江省玉环县坎门机床厂是国内最大最专业的TC600数控钻攻加工中心生产厂家,浙江省玉环县坎门机床厂提供的TC600数控钻攻加工中心不仅具有国内外领先的技术水平,更有良好的售后服务和优质的解决方案,欢迎来电洽谈合作!
相关产品


详细介绍

坎门机床TC-600数控钻攻加工中心以其独有的高精、高速、高效连续加工,操作操作简便、可靠安全为特点。而深获客户的称许,高刚性的机械结构设计,提供了全机最稳固的支撑性能,配置了飞碟式刀库,大幅度缩短了刀具的交换时间,实现了高生产效率;直接式主轴驱动使加工更平稳,选配了特殊设计的机械主轴。刚性好、传动平稳、转速高、精度保持性好。

规格参数

一、TC-600数控钻攻加工中心的特性及用途:

坎门机床TC-600数控钻攻加工中心以其独有的高精、高速、高效连续加工,操作操作简便、可靠安全为特点。而深获客户的称许,高刚性的机械结构设计,提供了全机最稳固的支撑性能,配置了飞碟式刀库,大幅度缩短了刀具的交换时间,实现了高生产效率;直接式主轴驱动使加工更平稳,选配了特殊设计的机械主轴。刚性好、传动平稳、转速高、精度保持性好。主轴采用精密线性滑轨,速度快、精度高;主轴伺服电机与滚珠丝杆直联驱动定性精度高,高刚性大螺距的精密滚珠丝杆为主轴快速位移提供保障。

机床采用全封闭防护装置,造型美观。机床可进行立铣、钻、扩、镗、刚性攻丝等加工工序,用途广泛,适用于汽、模、航空航天、仪器仪表、轻工轻纺、电子电讯和机械制造等行业的中小型箱体、盖、板、壳、盘等零件加工。


二、TC-600数控钻攻加工中心的主要技术参数:

机床的主要技术参数如下(表一)

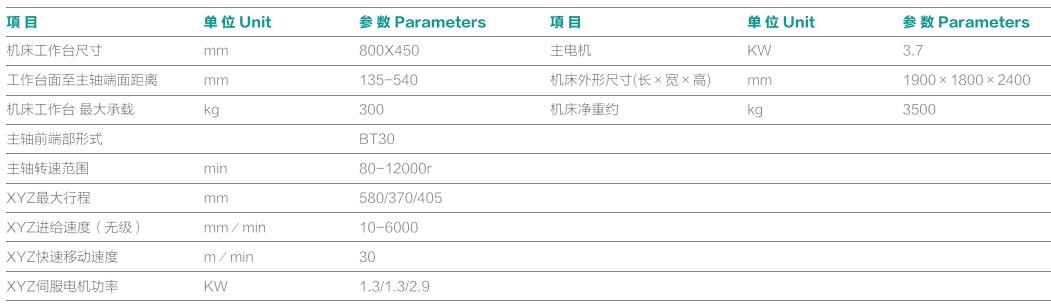

表1:机床技术参数

序号

项          目

单位

备     注

1

CNC系统



宝元LNC-M615i

2

X轴行程

mm

580

3

Y轴行程

370

4

Z轴行程

405

5

工作台面至主轴端面距离

135-540

6

工作台尺寸

800×450

7

工作台最大负荷(均匀负荷)

kg

300

8

主轴旋转速度

r/min

80-12000(200-24000)

9

攻丝时主轴最高速度

6000

10

主轴锥孔



BT30

11

快速移动X、Y、Z轴

m/min

60、60、60

12

切削进给速度

m/min

2-20000(X、Y、Z)

13

刀柄类型



BT30

14

拉丁规格



BT30  45°(MAS-403-1975)

15

刀具库存数

16(18/20)

16

刀具最大长度

mm

200

17

最大刀具直径

Φ63

18

刀具最大重量

kg

4

19

刀具选择方式



双臂方式(随机最短路径)

20

相邻刀具交换时间

sec

1.8

21

最远刀具交换时间

1.8

22

主轴电机

kw

3.7

23

三轴进给电机

1.3、1.3、2.9(X、Y、Z)

24

电源



AC380V 50Hz

25

电源容量(最大)

kva

6.5

26

工作气压

mpa

0.4-0.6

27

流量

L/min

45(大气压下)

28

机床高度

mm

2400

29

占地面积

mm²

1900×1800

30

机器重量

kg

3500

31

定位精度

mm

0.005/300

32

重复定位精度

±0.003



三、TC-600数控钻攻加工中心的布局:

   本机主要由图示各部件组成。


图2机床布局图


四、坎门机床TC-600数控钻攻加工中心的传动系统介绍:

1、机床主传动系统

主轴电机直联机械主轴,主轴拖板沿Z向向上滑动到换刀位置,飞碟刀库的滑动轮沿主轴箱上曲线板曲面滑动,飞碟刀库回到换刀位置。同时上下调节块带动飞碟刀臂轴压缩主轴里的蝶形弹簧,将拉钉松开。刀柄脱离主轴,卡入刀库的刀爪,待完成上面的动作后,飞碟按程序换刀。当指定刀具进入换刀位时,主轴拖板上下滑动,飞碟打刀轴放松主轴里的蝶形弹簧,主轴夹紧刀柄,同时曲线顶起飞碟刀库,刀柄脱离刀库刀爪。主轴向下完成下一个工步。


图3 主传动结构图

2、进给传动系统

X、Y、Z三个坐标的进给运动由伺服电机驱动,通过弹性联轴器直接将运动传递到丝杠,再由滚珠丝杠副将旋转运动转化为直线运动。各轴进给传动结构图及轴承分节如图4所示。


图4X、Y轴轴承分布结构图


图5 Z轴轴承分布结构图


五、TC-600数控钻攻加工中心的安装:

机床的安装位置应避开太阳直射、靠近热源和粉尘浓度大的地方,同时必须有一个坚固牢靠的基础。如果安装位置附近有较大的振源,应对基础采取适当的隔振措施。本机床安装时可直接安放在基础或混凝土地面上,也可用地脚螺栓把底座紧固在基础或混凝土地面上。如果用地脚螺栓固定机床,安装地脚螺栓请参照下图所示(图6)。机床安装完毕后,用汽油或干净煤油浸湿的棉纱,仔细擦去防锈油脂,然后再涂上一层机油。


图6 机床安装地基图


六、TC-600数控钻攻加工中心的润滑系统:

1、机床导轨润滑,如图7所示。

机床导轨的润滑采用稀油自动润滑方式,自动润滑泵向各导轨副强迫给油,润滑用油推荐给20好精密机床液压-导轨油。

2、主轴组件及滚丝杠支承轴承的润滑,轴承及各向滚珠丝杠支承轴承和丝母的润滑均采用脂润滑,推荐使用高级锂基润滑脂,每年加注一次,每次充满空向的1/3容量。


图7 润滑系统图


七、TC-600数控钻攻加工中心的气动系统:

本机床采用气动系统控制刀库的直线运动、主轴自动松夹刀具等动作,其工作原理如图8所示。


图8 气动系统原理图

气动系统采用的配套元件明细表如下表所示:



序号

名     称

型     号

规  格

数量

备  注

1

气源处理三联件

AL3000-03



1



2



二通二位电磁阀

4V310-10

DC24V

1



3

压力继电器

YK-1.2



1



4

主轴
