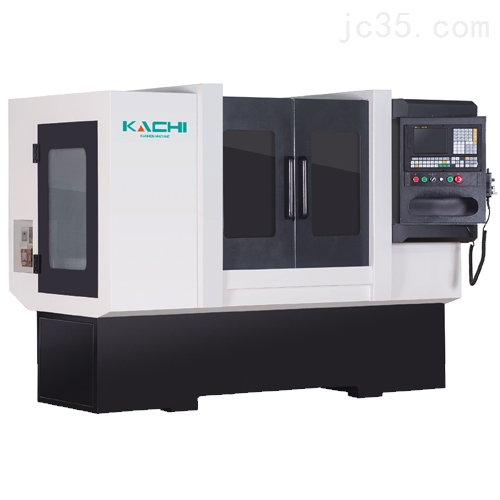

数控双面镗床
产品型号 :
ZK6050
产品产地 :
简介 :
浙江省玉环县坎门机床厂是国内最大最专业的数控双面镗床生产厂家,浙江省玉环县坎门机床厂提供的数控双面镗床不仅具有国内外领先的技术水平,更有良好的售后服务和优质的解决方案,欢迎来电洽谈合作!
相关产品


详细介绍

坎门机床ZK6050数控双主轴双头钻镗床是根据用户需要开发的一种新产品,它采用机电一体化设计,双面主轴箱结构,整体结构合理,用途广泛,操作方便。该机床可实现自动控制,完成特型零件钻、铣、镗切削加工,更能显示出它的高效率及质量稳定可靠的优越性。

规格参数

一、ZK6050数控双主轴双头钻镗床的主要用途和使用范围:

坎门机床ZK6050数控双主轴双头钻镗床是根据用户需要开发的一种新产品,它采用机电一体化设计,双面主轴箱结构,整体结构合理,用途广泛,操作方便。该机床可实现自动控制,完成特型零件钻、铣、镗切削加工,更能显示出它的高效率及质量稳定可靠的优越性。该机床床身导轨采用火焰淬火或超音频淬火工艺,耐磨性强,精度保持性好;具有较高的切削性能,2个方向主轴移动采用滚动丝杆传动,动态响应优良,整机噪音低。


二、ZK6050数控双主轴双头钻镗床的主要规格与参数:


三、坎门机床ZK6050数控双主轴双头钻镗床的传动系统(见图1):

1、主传动系统

主轴的旋转运动,是由主电机经皮带轮(1)、(6)带动主轴皮带轮(2)、(7)旋转运动。主轴的正反转由电气控制主轴电机正反转来实现,其转速通过电气实现无级变速。

2、进给系统

主轴进给系统是通过步进电机(或伺服电机)(3)、(8)驱动丝杆(5)、(10)转动,经螺母(4)、(9)带动拖板,实现主轴进给。工作台进给系统是通过步进电机(11)(或伺服电机)驱动滚珠丝杆(12)转动,经螺母(13)带动工作台(14)实现进给。


图1   机床的传动系统图


四、ZK6050数控双主轴双头钻镗床的结构及调整:

1、主轴轴承的调整:

该机床主轴的回转精度依靠控制其径向跳动及轴向窜动来保证(见合格说明书检验G1、G2等项)。径向跳动主要由主轴前端的双列同心短圆柱滚子轴承来保证。轴向窜动主要由主轴后端的单列向心推力球轴承来保证。机床使用日久,轴承间隔过大,上述各项精度不能满足,则需分别对前后轴承进行适当调整,以消除其过大的间隙。但要注意轴承间隙调整过小,会使主轴运转温升过高等不正常现象发生。因此,调整后应进行主轴高速空运转试验,1时后测定轴承温度不得超过70C°,温升不得超过40C°,否则重新调整。其调整方法如下:(见图2)

(1)主轴前轴承的调整

先将锁紧螺母5松开,依主轴正反转方向转动螺母3,迫使隔套和轴承4内环向右移,以减少轴承间隙。然后用手转动主轴头部,检验是否调整稍紧,但仍转动灵活(通常可滑转11/2左右)。若调整过紧,则将螺母3与套形螺母5反向稍微转动,使轴承内环向左移动以增大间隙。调整适当后,把锁紧螺母3固紧。


图2 主轴轴承调整

2、 丝杆螺母间隙的调整

如图3所示,首先松开螺钉,然后取出平键,将垫片取出加厚,即可消除间隙,可能经几次调整,垫片厚度才能调整比较理想间隙。


图3 丝杆螺母间隙调整图


五、坎门机床ZK6050数控双主轴双头钻镗床的操作系统:

机床操作见(图4):


图4 机床操作系统图

(1)数控系统 (5)右主轴

(2)操作面板 (6)工作台

(3)左主轴     (7)冷却泵

(4)润滑泵

(关于坎门机床ZK6050数控双主轴双头钻镗床的完整说明书,请点击上方产品资料)
